ZHQT轻型悬挂输送机

QXT 系列轻型输送机技术参数
型号	参数
型号	链条节距 t	链条许用张力	输送机速度	单点吊重	工作温度	自重
台湾150	150	2.5KN	15m/min	8Kg	-20～280℃	2.8Kg/m
XT200.32	200	5KN	15m/min	32 Kg	-20～280℃	5.5 Kg/m
XT250.32	250	5KN	15m/min	32 Kg	-20～280℃	4.7 Kg/m
XT300.32	300	5KN	15m/min	32 Kg	-20～280℃	4.5 Kg/m
XT200.50	200	5KN	15m/min	50 Kg	-20～280℃	7.8 Kg/m
XT250.50	250	5KN	15m/min	50 Kg	-20～280℃	7.4 Kg/m
XT300.50	300	5KN	15m/min	50 Kg	-20～280℃	7.0 Kg/m
XT300.100	300	7KN	15m/min	100 Kg	-20～280℃	11 Kg/m

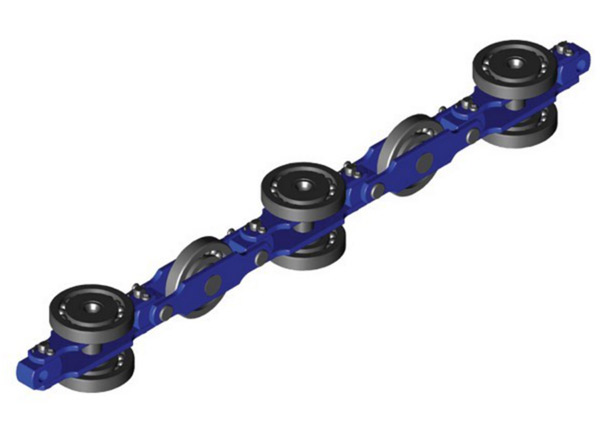

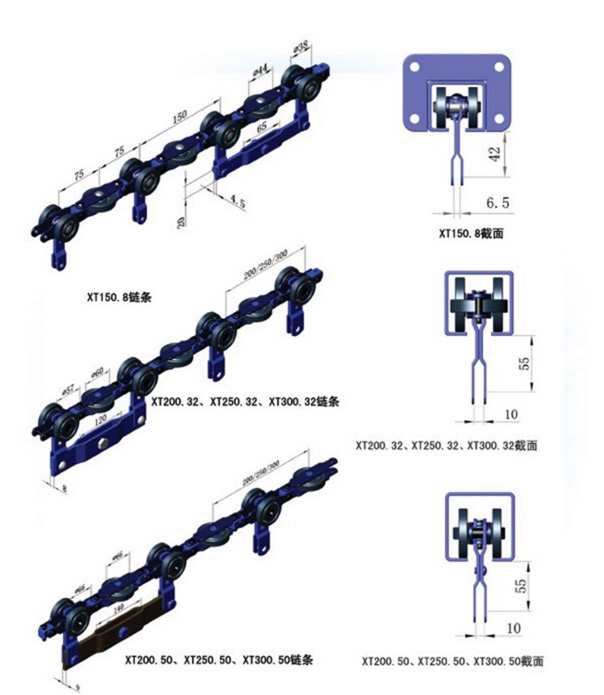

二、链条尺寸

三、轨道及轨道连结
　　轨道采用开口方钢管制造，具有外型美观，运动部件不外露等特点，除了提高链条本身的防尘、防污性能外，同时也减小了因偶然事件造成的触及、刮破链条等故障，加强了安全性。
　　轨道连接有两种方式，一种是括架连接，在欲连接的轨道相连接处用四只螺栓紧固。另一种是在两轨道连接处用专用工具夹持焊接。
　　轨道按其功能分为标准直轨、水平弯轨、垂直（上拱、下挠）弯轨、热伸缩轨以及检查轨等。

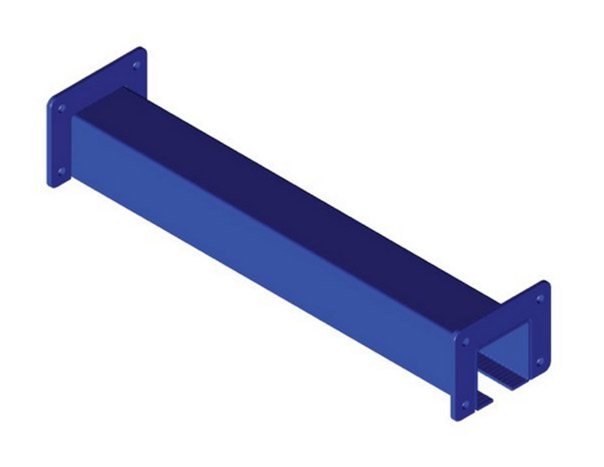

　　1、标准直轨
　　轻型输送机的标准直轨道由开口方钢管和括架构成，标准直轨的长度为6000mm，两端装有连接括架，为加强轨道的强度，有时中间也要安装括架。

2、水平弯轨

XT系列轻型输送机水平、垂直弯轨技术参数
型号	参数
	轨道尺寸	单点最大吊重	水平弯轨		垂直弯轨
	轨道尺寸	单点最大吊重	转弯半径mm	转弯角度°	转弯半径mm	转弯角度°
XT150.8	67*67	8Kg	R400-R5000	30/45/90/180	R600	15/30/45
XT200.32	72×68	32 Kg	R400-R5000	30/45/90/180	R600-R1000	15/30/45
XT200.50	80×80	50 Kg	R500-R5000	30/45/90/180	R600-R1000	15/30/45
XT250.32	72×68	32 Kg	R500-R5000	30/45/90/180	R800-R2000	15/30/45
XT250.50	80×80	50 Kg	R500-R5000	30/45/90/180	R800-R2000	15/30/45
XT300.32	72×68	32 Kg	R600-R5000	30/45/90/180	R800-R2000	15/30/45
XT300.50	80×80	50 Kg	R600-R5000	30/45/90/180	R800-R2000	15/30/45
XT300.100	80×100	100 Kg	R600-R5000	30/45/90/180	R800-R2000	15/30/45
